Kondensaatiota estävä kalvo

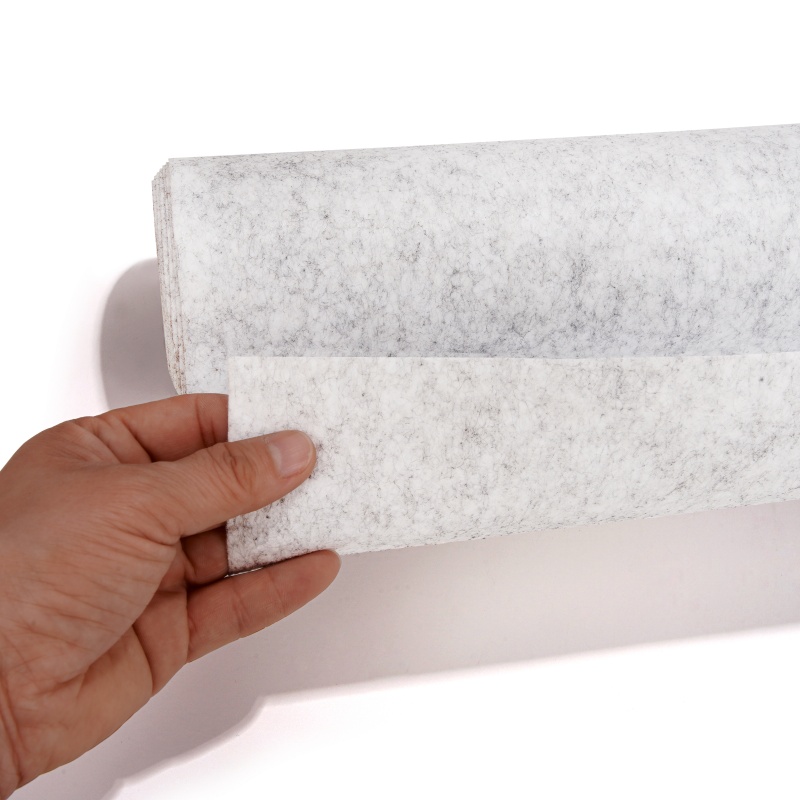

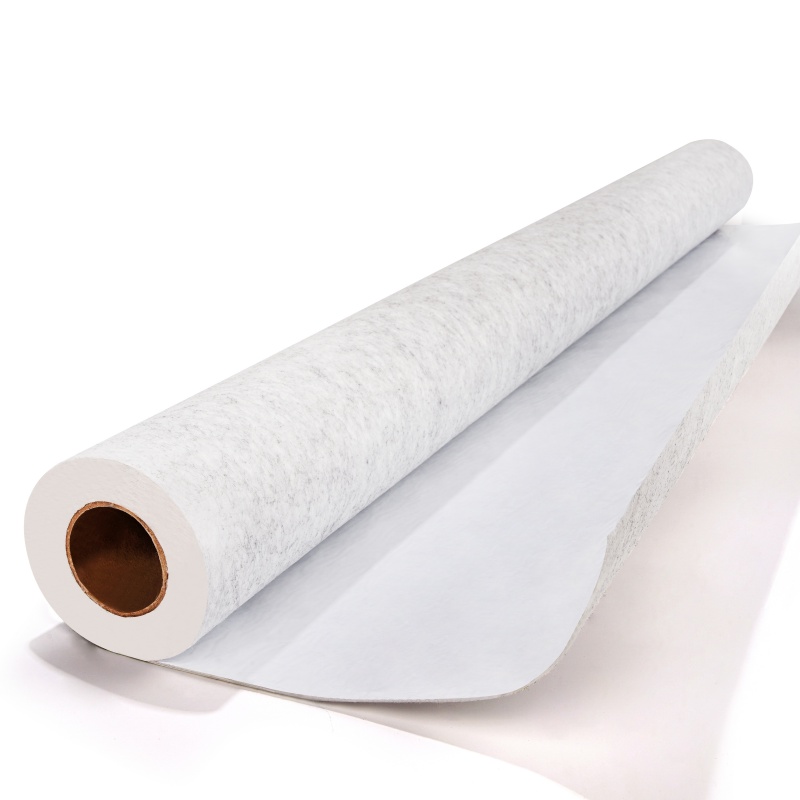

Tämä antikondensaatiokalvorullamateriaali on valmistettu hydrofiilisestä modifioidusta kuitukankaasta kuumaliimalaminoinnilla. Se imee 6–7 kertaa painonsa verran vettä, kiinnittyy suoraan teräslevyihin ja voidaan kylmäpuristaa tai leikata paikan päällä. Valtava valinta irtotavarahankintaan teräsrakenneprojekteissa.

Mikä on Anit Conensation -elokuva?

Antikondensaatiokalvo on erikoistunut itsekiinnittyvä toiminnallinen kuiturakennusmateriaali, joka on suunniteltu teräsrakenteisiin rakennuksiin ja jonka Xiashi Packing Co., Ltd. on kehittänyt ja valmistanut Xiong'an New Areassa (Xiongxian County) vuonna 2012. Se toimii ydinkomponenttina, jota hankitaan ja ostetaan irtotavarana rutiininomaisesti metallikattoihin ja teräsrakennuksiin, joita käytetään kaikissa metalliseinärakenteissa ja laajapintaisissa rakennusprojekteissa. varastot, urheilupaikat, elintarviketeollisuuspuistot ja karjavajat. Metallikehykset kokevat merkittäviä päivittäisiä lämpötilavaihteluita; Kun rakennuksen sisällä oleva kostea ilma koskettaa matalalämpöisiä metallipintoja, muodostuu helposti kondensaatiota.

Kondensoitumisenestokalvo hyödyntää kuituominaisuuksiaan liottamaan, pitämään ja vapauttamaan kosteutta luonnollisesti, joten mikään ei tipu tai vuoda alas varastoon ja koneisiin: se imee nopeasti kondenssivettä yöllä ja lukitsee kosteuden tippumisen tai vuotamisen estämiseksi; päivälämpötilan nousun aikana imeytynyt kosteus haihtuu vähitellen ja palauttaa materiaalin kuivuuden – jatkuva kierto, joka tarjoaa pitkäkestoisen kondensaatiosuojan ja ratkaisee pohjimmiltaan metallirakennuksien kondensoitumisongelman.

Mikä on antikondensaatiokalvon toimintaperiaate?

Anti-kondensaatiokalvo on valmistettu hydrofiilisillä käsitellyistä kuiduista, ja se ratkaisee metallirakenteiden kondensaatioongelmia dynaamisen veden imeytymisen, varastoinnin ja luonnollisen haihtumisen syklin kautta. Koko prosessi on jaettu kahteen vaiheeseen:

1. Yö-/matalalämpötilavaihe (veden imeytyminen ja varastointi)

Kun kostea ja kuuma sisäilma joutuu kosketuksiin matalalämpöisten metallilevyjen kanssa, se tiivistyy nestemäiseksi kondensaatiksi. Huovan hydrofiiliset kuidut imevät kosteutta nopeasti, ja veden varastointikapasiteetti on jopa 6-7 kertaa oma painonsa verran. Kangas pitää pisarat lujasti, joten mikään ei tipu tai vuoda, ja se pitää kosteuden pois metallipaneeleista ruosteen muodostumisen estämiseksi.

2.Päivä / lämmitysvaihe (haihdutus ja kuivaus)

Kun ympäristön lämpötilat taas nousevat, kuitukudoksen sisään jäänyt vesi haihtuu pikkuhiljaa ja normaali ilmavirta vie höyryn ulos. Huopa kuivuu jälleen täysin. Se voi kierrättää tätä prosessia kerta toisensa jälkeen ja tarjoaa vakaan pitkäaikaissuojan kondensaatiota vastaan.

Tuotteen etu

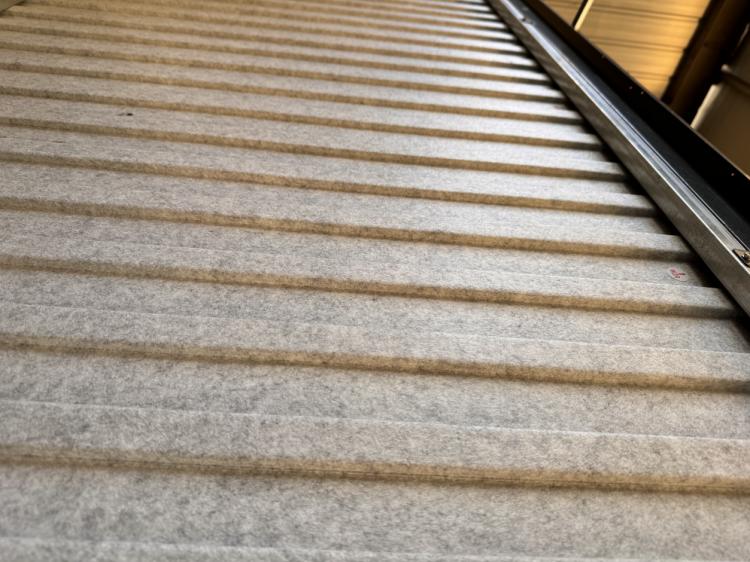

Kondensoitumisen valvonta： Tämä kondensaationestokalvo toimii hyvin kosteissa tiloissa ja paikoissa, joissa on suuria päivä- ja yölämpötilan muutoksia. Se estää kastepisaroiden muodostumisen metallikattoille ja suojaa sisätavaroita, laitteita ja koko teräsrakennusrakennetta. Se on erittäin käytännöllinen materiaali kylmävarastoihin, kasvatustaloihin ja kaikenlaisiin teräsrakenneprojekteihin, erityisesti kosteilla etelärannikolla.

Melunvaimennus：Metallikatot tuottavat kovaa ääntä sateen tai rakeiden osuessa. Tämä huopa imee suurimman osan iskuäänestä ja tekee sisätyöympäristöistä paljon hiljaisempia. Se sopii hyvin toimistoihin, elintarviketyöpajoihin ja kaikkiin alueisiin, jotka vaativat hiljaista tilaa.

Ruosteen, homeen ja korroosionkestävyys： Materiaalilla on luonnollinen antibakteerinen ja homeen vastainen suorituskyky. Se pitää kondenssiveden pois metallipinnalta korroosion estämiseksi ja materiaalin yleisen ikääntymisen hidastamiseksi. Se auttaa myös vähentämään toistuvia ruosteenesto- ja huoltotarvikkeiden ostoja, mikä vähentää tehokkaasti päivittäisiä käyttökustannuksia.

Korkea rakennustehokkuus: Itsekiinnittyvä rakenne voidaan integroida metallilevyihin valmistuksen aikana, mikä yksinkertaistaa rakennusprosesseja ja lyhentää projektien aikatauluja, täyttää täysin keskitetyn hankinnan, laajamittaisen toimituksen ja vaiheittaisen toimituksen vaatimukset suurissa suunnitteluprojekteissa.

Korkea säänkestävyys: kestää äärimmäisiä lämpötiloja ja UV-säteilyn aiheuttamaa ikääntymistä; ei jauheudu tai delaminoidu edes vuosien ulkona olemisen jälkeen, joten se soveltuu pitkäaikaisiin hankintoihin kaikissa projekteissa valtakunnallisesti.

Sovellustapaus

Teräsrakenteinen teollisuusrakennus (12 000 m²) sijaitsee kostealla alueella, jossa vuorokausilämpötilan vaihtelu on 10–14°C. Sen vedenabsorptiokyky on 1 200 g neliömetriä kohti, mikä eliminoi tehokkaasti kondenssiveden tippumisen; melutasot rankkasateiden aikana ovat laskeneet 80 dB:stä 57 dB:iin; rakennepaneeleissa ei ole korroosiota, ja vuosittaiset käyttö- ja ylläpitokustannukset ovat pienentyneet 62 %. Laitos on ollut vakaassa käytössä viisi vuotta.

Tuoreelintarvikkeiden kylmäketjuvarasto (6 800 neliömetriä) ylläpitää sisä-ulkolämpötilaeroa yli 30°C ja kosteustason yli 90 %. 8 tunnin kosteuden adsorptiokyvyn ja 96 %:n haihtumisnopeuden ansiosta kosteudesta johtuva tavarahävikki on laskenut 2,8 %:sta 0,5 %:iin, kun taas jäähdytyssähkön kustannukset ovat laskeneet 17 %.

Karja- ja siipikarjavajat (15 000 m²): Ilmankosteus on 85-92 %. Homeen kasvun ilmaantuvuus vähenee 95 %, kotieläin- ja siipikarjatautien esiintyvyys 24 %, rakentamisen kesto lyhenee 28 % ja kokonaiskustannukset 18 %.

UKK

Onko rakennusprosessi monimutkainen ja vaatiiko se ylimääräistä liimaa?

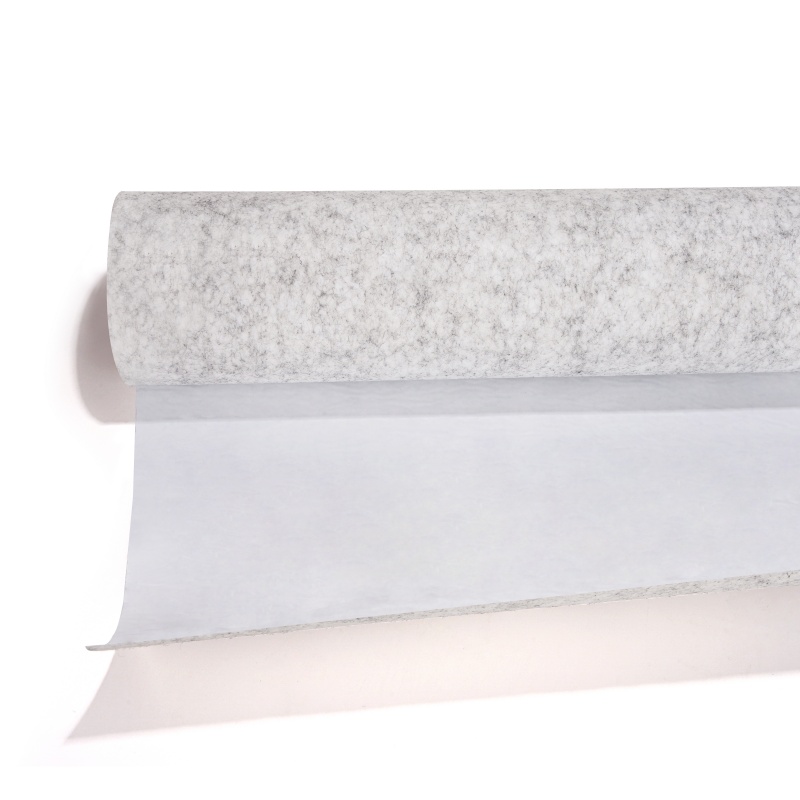

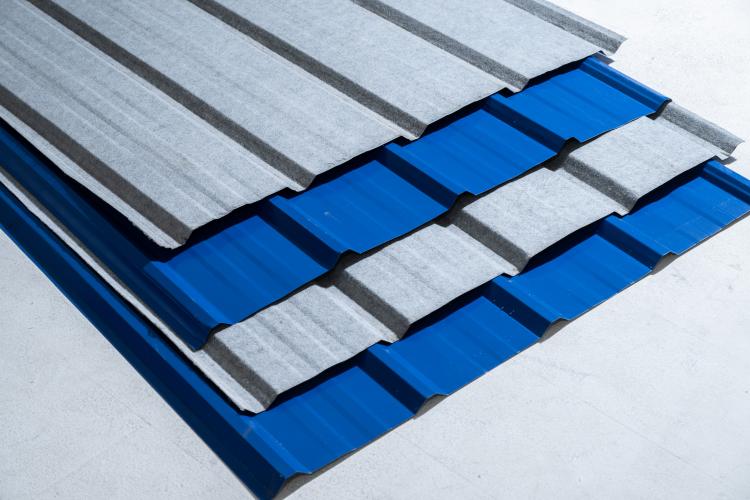

Vastaus: Sisäänrakennetulla liimalla varustettuna se voidaan kiinnittää suoraan väripäällystettyihin teräslevyihin tai profiloituihin teräslevyihin, mikä tukee paikan päällä tapahtuvaa leikkausta ja kylmäpuristusta ilman lisäliimausta, mikä varmistaa helpon asennuksen.

Mitkä alueet sopivat kondenssivedenestohuovan asennukseen?

Vastaus: Käytetään pääasiassa metallikattoihin ja teräslevykomposiittiseiniin, soveltuu teräsrakenteisiin rakennuksiin, kuten tehtaisiin, varastoihin, urheilupaikkoihin, karjataloihin ja kylmävarastoihin.

Voiko se toimia kunnolla korkeissa ja matalissa lämpötiloissa?

Vastaus: Sillä on laaja lämpötilatoleranssialue, joka säilyttää vakaan suorituskyvyn ympäristöissä -30 °C - 80 °C ilman haurastumista alhaisissa lämpötiloissa tai liimahävikkiä korkeissa lämpötiloissa.

Aiheuttaako pitkäaikainen ulkokäyttö ikääntymistä tai vaurioita?

Vastaus: Kestää UV-indusoitua ikääntymistä; voidaan käyttää useiden vuosien ajan normaaleissa käyttöolosuhteissa ilman jauhetta tai delaminoitumista.
